図表番号にクロスリファレンスを挿入するには
クロスリファレンス
公開:2015/01/20 01:48:07
最終更新:2023/04/03 16:36:49
最終更新:2023/04/03 16:36:49
図表番号のクロスリファレンスを入れたい部分を指定し、[挿入]メニューの[クロスリファレンス]をクリックして[クロスリファレンス]ダイアログボックスの[参照する項目]を[図]にし、参照先を選択します。
はじめに

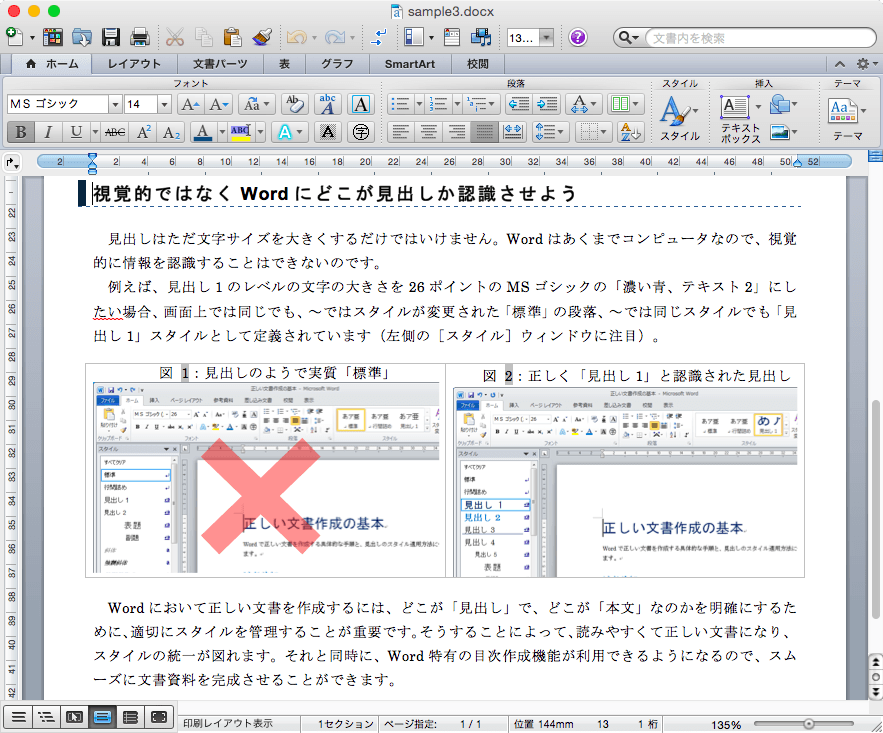

クロスリファレンスには図表番号も利用できます。サンプルファイルには2つの図が含まれていて、それぞれ「図1」と「図2」の図表番号が存在しています。
図表番号のクロスリファレンスの文字列は、「図表番号全体」「番号とラベルのみ」「説明文のみ」「ページ番号」「上/下」から選択します。「上/下」はその図表番号を挿入する場所に対して、対象となる図表が相対的にどこに位置しているのかが表記されます。図1も図2も下に図があるのでいずれも「下の」になります。
クロスリファレンスの文字列 | 挿入結果 |
---|---|
図表番号全体 | 図1:見出しのようで実質「標準」 |
番号とラベルのみ | 図1 |
説明文のみ | 見出しのようで実質「標準」 |
ページ番号 | 1 |
上/下 | 下の |
本文中にそれぞれの「図1」や「図2」というクロスリファレンスを挿入するには、「番号とラベルのみ」を選択するとOKです。
操作方法
- 17行目の「~ではスタイルが変更された…」の「~」を選択します。

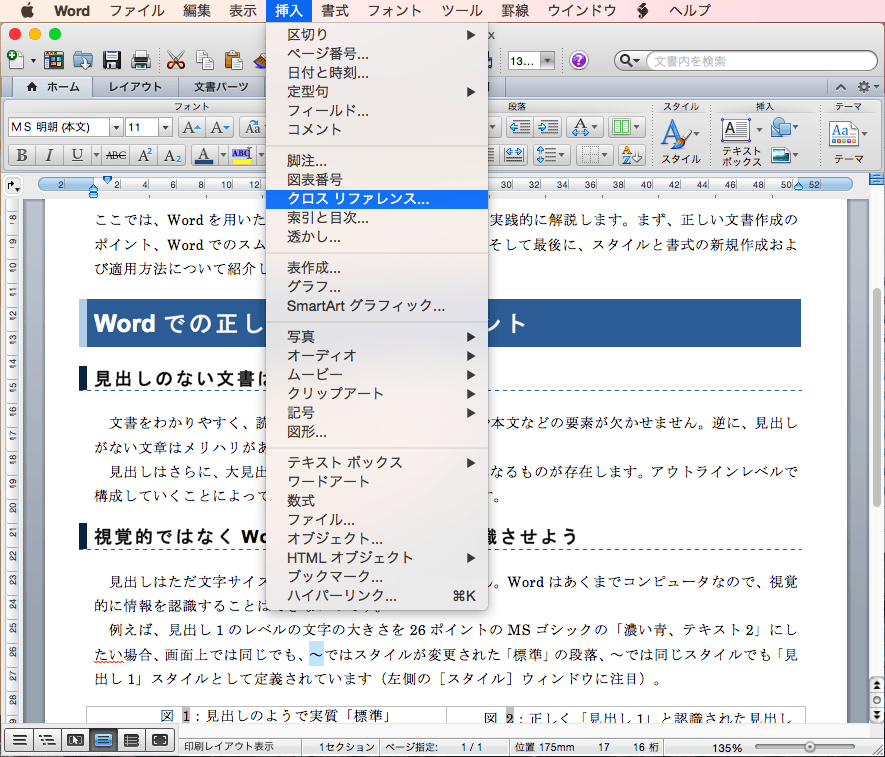

- [挿入]メニューの[クロスリファレンス]をクリックします。

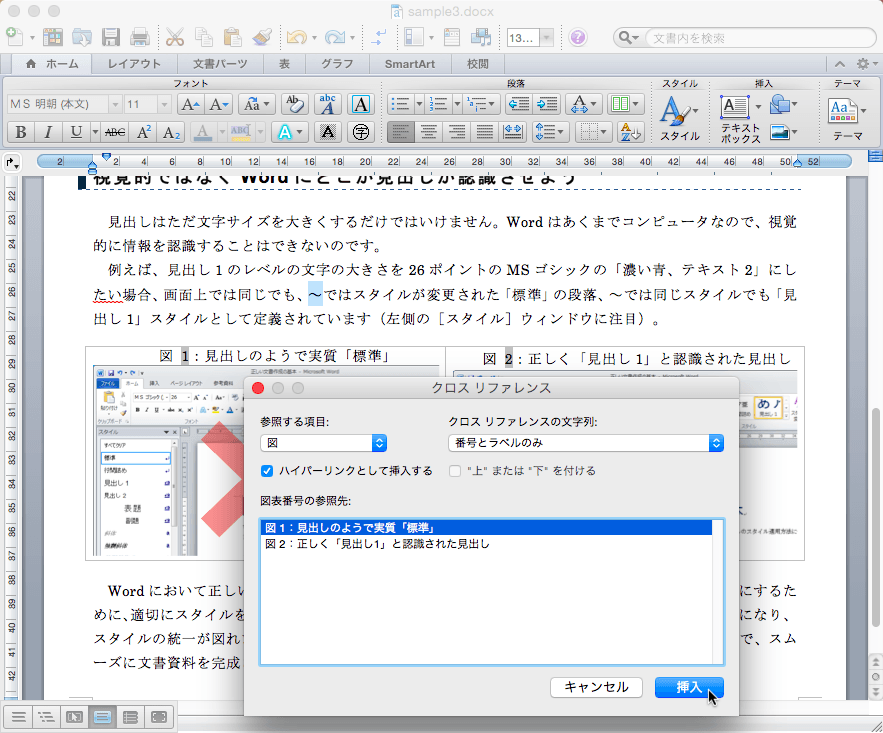

- [クロスリファレンス]ダイアログボックスが表示されたら、[参照する項目]ボックス一覧から[図]を選択します。
- [クロスリファレンスの文字列]一覧から[番号とラベルのみ]を選択します。
- [図表番号の参照先]一覧から[図1:見出しのようで実質「標準」]を選択して[挿入]ボタンをクリックします。

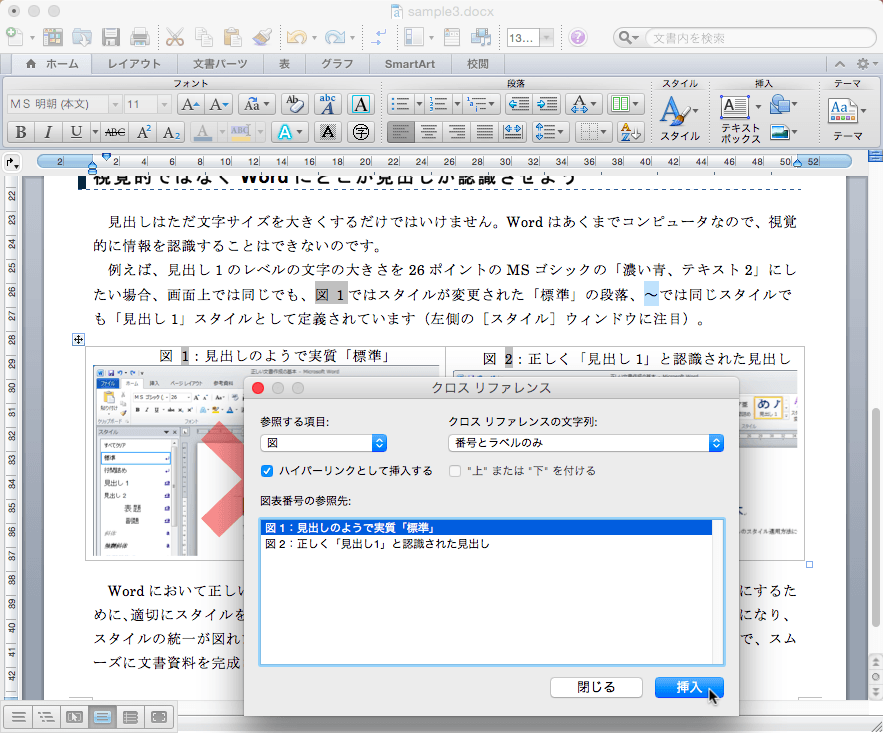

- 一つ目の「~」が「図1」に置き換わったことを確認し、文書中の「~では同じスタイルでも」の「~」を選択します。
- [クロスリファレンス]ダイアログボックスの[図表番号の参照先]一覧から[図2:正しく「見出し1」として認識された見出し]を選択して[挿入]ボタンをクリックします。

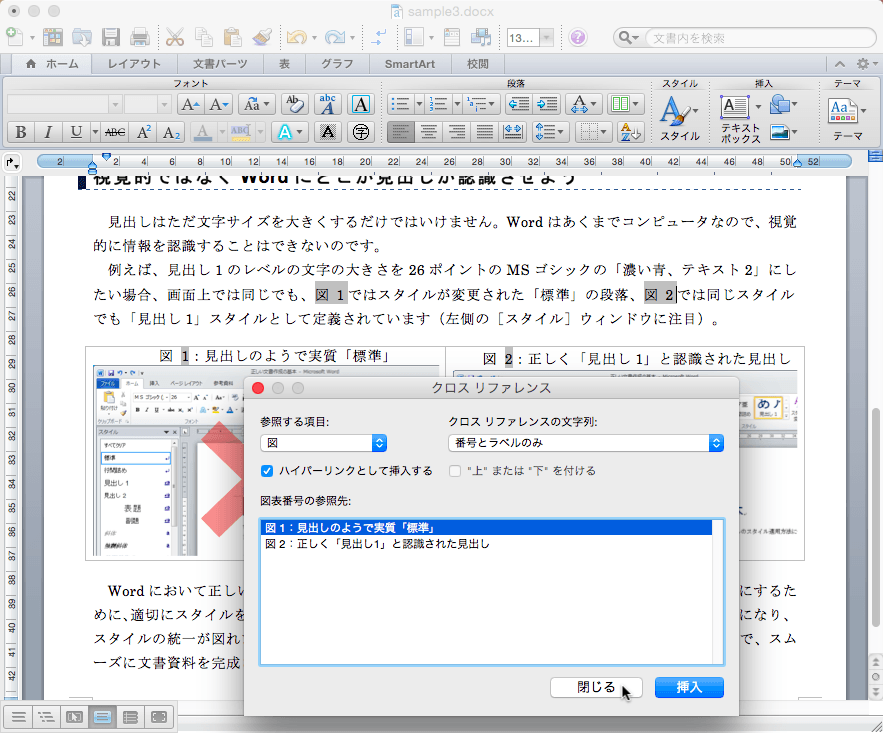

- 二つ目の「~」が「図2」に置き換わったことを確認したら[閉じる]ボタンをクリックします。
